一、概述

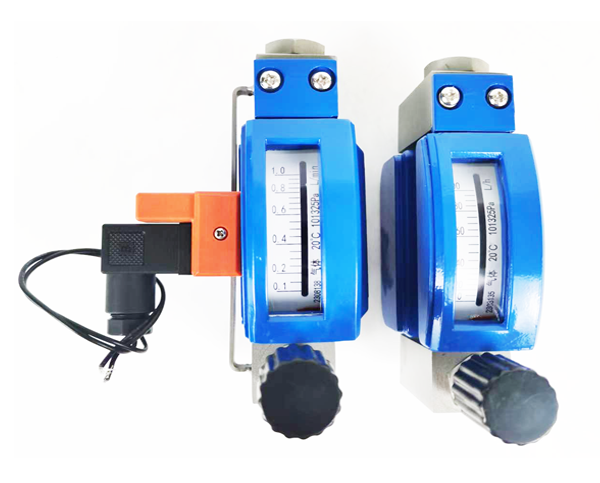

LZZ(D)W系列微小型金屬管浮子流量計，可測量液體、氣體或蒸汽，該儀表采用變面積式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥），廣泛應用于石油、化工、化纖、鋼鐵、食品、輕工、制藥等行業的微小流量測量和過程控制。
LZZW系列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關（需配備關聯設備）；LZDW系列為電遠傳型儀表，輸出4～20mA電流信號（兼容HART通訊協議），同時采用LED光柱現場指示流量。
二、型號命名
| LZ |
|
W— |
|
|
| |
Z |
就地指示型 |
|
D |
電遠傳型（4~20mA輸出） |
|
| |
|
F10 |

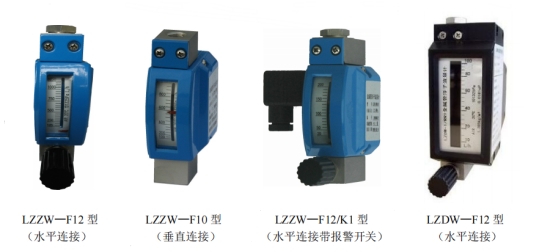

垂直連接（下進上出） |
結構形式（介質流向） |
F12 |
水平連接（側進側出） |
| |
RR1 |
304 |
|
接液材質 |
RL |
316L |
|
| |
K1 |
帶一上限報警點 |
附加功能 |
K2 |
帶一下限報警點 |
K12 |
帶一上限和一下限報警點 |
| |
T |
帶調節閥 |
|
| |
無 |
|
LZ□W— □/ □/ □ |
三、主要技術參數
1、測量范圍：水（20℃）0.3～160L/h
空氣（20℃101325Pa）5～4800L/h
2、量程比：10∶1
3、準確度等級：LZZW系列4.0級，LZDW系列2.5級
4、最大工作壓力：2.5MPa或6.3MPa，最大13MPa
5、介質溫度：LZZW系列：—25～＋150℃，高溫型300℃
LZDW系列：—25～＋80℃
6、環境溫度：—25～＋65℃
7、連接方式：1/4″NPT內螺紋，可選Φ6（Φ8）卡套連接或按用戶要求
8、限位報警：1～2個報警開關（可選，防爆等級ExiaIICT3—T6）
9、電遠傳：電源電壓：24(1±10%)VDC
輸出信號：(4～20)mADC，二線制(兼容HART通訊協議)
負載電阻：≤500Ω(24VDC)
10、防護等級：IP65
四、測量范圍
| 錐管編號 |
水
（20℃L/h） |
空氣
（20℃101325PaL/h） |
最大壓力損失
（kPa） |
K01 |
— |
5～50 |
3.1 |
K02 |
0.3～3 |
10～100 |
3.6 |
K03 |
0.5～5 |
15～150 |
2.9 |
K04 |
1～10 |
40～400 |
3.7 |
K05 |
2.5～25 |
80～800 |
5.5 |
K06 |
4～40 |
125～1250 |
6.5 |
K07 |
6～60 |
200～2000 |
8.5 |
K08 |
8～80 |
250～2500 |
13.0 |
K09 |
10～100 |
340～3400 |
17.0 |
K10 |
16～160 |
480～4800 |
22.0 |
注：用于測量液體時，應保證工作壓力不低于2倍最大壓損；用于測量氣體時，應保證工作壓力不低于5倍最大壓損，以使流量計穩定工作。

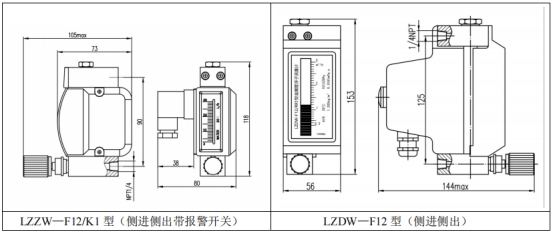

五、外形及安裝尺寸
六、主要零部件材質
零部件 |
標準 |
特殊 |
基座 |
304 |
316L或按用戶要求 |
錐管浮子 |
304 |
316L或按用戶要求 |
指示器外殼 |
LZZW系列：鑄鋁LZDW系列：塑料 |
|
